製品の説明

モジュール式電力品質レギュレータの紹介

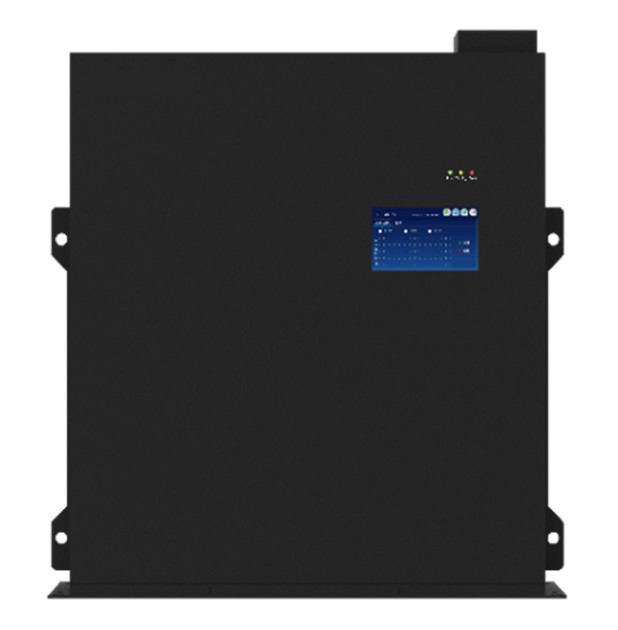

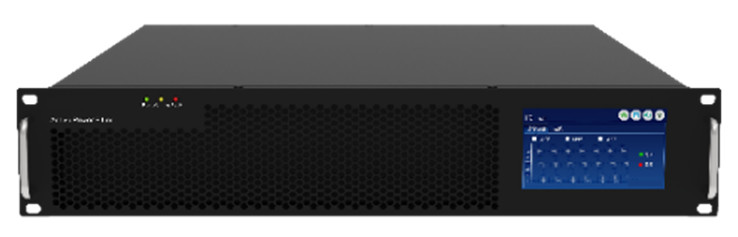

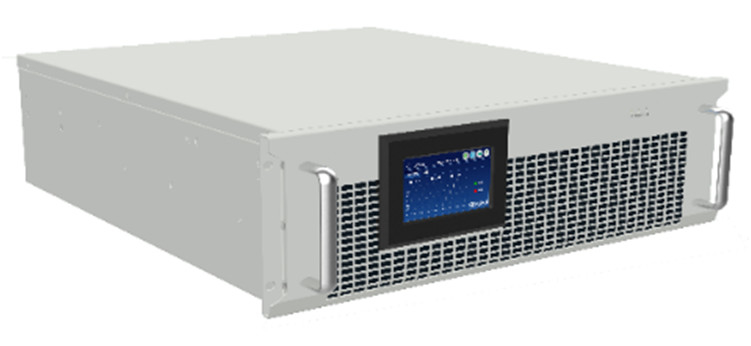

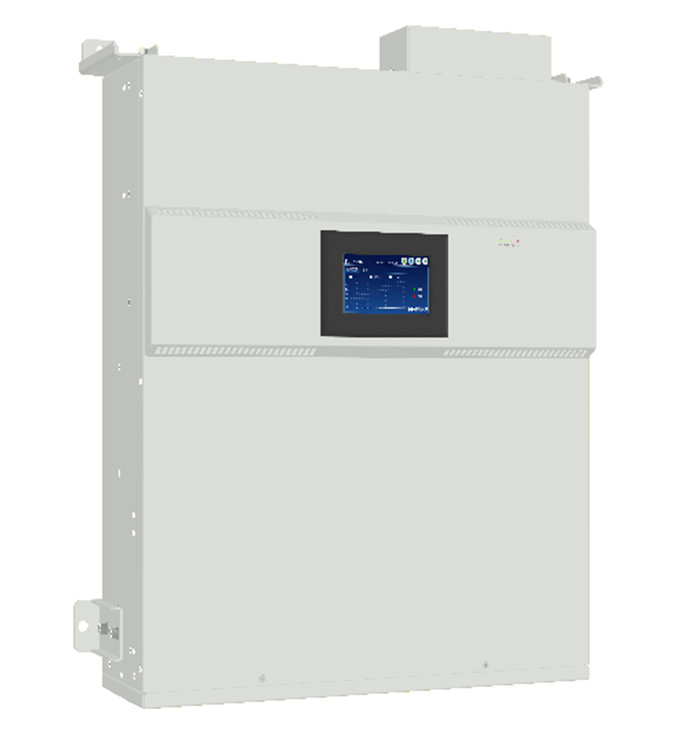

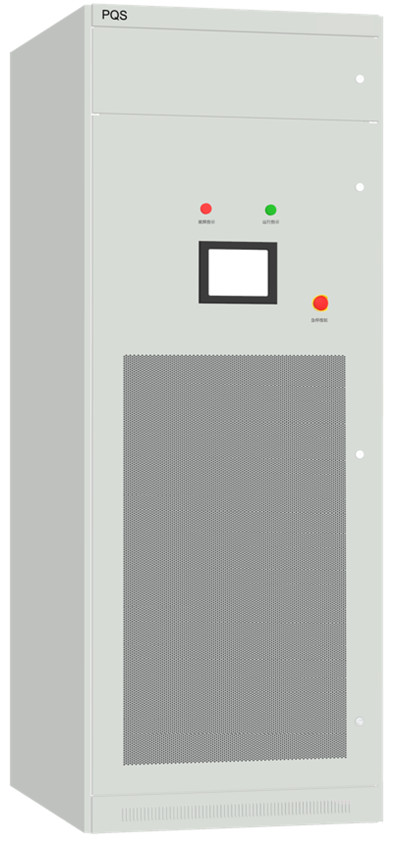

当社のモジュール式電力品質製品には、次のものが含まれます。Static Var Generator (SVG)、Advanced SVG (ASVG)、および Active Power Filter (APF)。高電力密度、強化された信頼性、最適化された性能、高い使用率、独自の設計などの機能を備えています。さまざまなアプリケーションシナリオで使用するために、引き出しスタイル、壁掛けスタイル、直立スタイルの 3 つの取り付け方法があります。

モジュール式電力品質レギュレータの主な特長
当社のモジュラー電源品質レギュレーター:

コンパクトで、最大サイズがわずか 0.05m³ で、電力密度が高く、さまざまなシナリオに適用できます。実際には、限られたスペースがカバーできる地上での厳しい要件を課す場所や、配電のアップグレードプロジェクトにより適しています。
業界グレードの製品と同じ設計コンセプトを採用しているため、環境への適応性が高くなります。
モジュール制御層に、IP6X の防塵定格に達し、全国的に認められたサードパーティのラボテストに耐えたボードコンパートメントを提供します。
出力端でインターリーブ制御方法を適用します。これにより、全体的なリップル電流が少なくとも 40% 減少します。
グローバル応答時間は 2 ミリ秒未満で、ミリ秒レベルの動的応答をサポートします。したがって、電力網で過渡電流がどのように変化するかを正確に追跡し、過補償と過小補償を防ぐことができます。
絶縁ゲートバイポーラトランジスタ (IGBT) に基づく、業界をリードする冗長設計を採用します。その結果、1 つの回線で障害が発生しても、システムの正常な動作には影響しません。
ポートコンデンサがグリッドに接続されたままになることなく、故障の場合にデバイスを電力グリッドから切り離すことができるため、グリッドの高調波発振器と容量性無効電力への悪影響を防ぐことができます。
現場の要件に応じて調整できる、電源側または負荷側での CT 接続をサポートします。
実際の動作条件と状態に基づいてインテリジェントに調整できる、迅速かつ完全な故障自己診断機能を備えています。
バスコンデンサーやファンなどの取り外し可能なパーツを使い分けることで、メンテナンスを容易にします。
ビジネス目標を最適化するために、無効電流と高調波電流のリアルタイムの変化に基づいて補償比率を自動的に調整するスマートアルゴリズムをサポートし、補償目標を柔軟に設定することもサポートします。
2 つの並列システムがポーリングメカニズムを適用して軽負荷条件下で各モジュールに平均作業時間を割り当てるスマートスリープをサポートし、モジュールの寿命を延ばします。
CE 認証に合格し、EN 62477-1: 2012+A11-2014+A1-2017 規格に準拠しています。

当社の各製品には、次の補償機能があります。

APF は、より広い範囲の補償、つまり瞬時 2 をサポートします。nd- 51st高調波補償;
ASVG は 2nd- 23rd高調波補償。高調波補償容量と無効補償容量をグローバルに設定できます。
SVG は、誘導性無効電力と容量性無効電力のグローバルな瞬時補償をサポートし、同時に、3 相の不平衡問題を解決します。

信頼性とパフォーマンスの向上
制御層に業界初の防塵モジュール：制御部と電源部を分離。制御層は完全密閉型の防塵設計を採用し、前面と背面の2つの側面に通気孔がないため、優れた密閉性が得られます。一方、空冷層では、重要な電源ユニットが電源層によって冷却されるため、優れたデバイス冷却性能が実現されます。さらに、制御層は IP6X の保護クラスに達し、サードパーティのラボテストに耐えました。これにより、制御セクションが外部からの汚染から隔離されます。さらに、セキュリティと信頼性をさらに向上させる業界グレードのハードウェア設計を採用しています。

Static Var Generators (SVGs)

防塵認証試験時防塵認証試験後

各 IGBT に個別の制御スキームを使用することで、信頼性が大幅に向上します。各 IGBT には一連のドライブとホール素子が装備されており、片側の IGBT が故障した場合でも、デバイスは 50% を提供できます。定格出力容量の
Static Var Generators (SVGs)

フィルタコンデンサと電力網の間にソフトスタートリレーと抵抗を設けることで、デバイスに障害が発生した場合に、グリッドに二次的な影響を与えることなく、フィルタコンデンサがグリッドから切り離されるようにします。

より迅速な応答: 二次一般化積分 (SOGI) アルゴリズムを使用することで、2 ミリ秒未満のグローバル応答時間を実現し、電力網で高調波成分と無効成分がどのように変化するかを正確に把握し、過補償と不足を防ぐことができます。補償。

急激な負荷上昇の応答テストでは、オシロメーターの記録は、ディスプレイ上の全体的な応答時間が 1.36ms であることを示しています。
突然の負荷低下の応答テストでは、オシロメーターの記録は、ディスプレイ上の全体的な応答時間が 1.96ms であることを示しています。

高度な高調波抑制技術: デバイスが電力網で高調波電流が避けられないことを検出した後、1 秒未満で高調波状態をすばやく抑制し、システムの補償を実行し続けることができるように、デバイスが完全にオフにならないようにします。 .

低リップル出力：インターリーブによる低リップル制御技術により、60Ωでも滑らかな波形を実現。番目高調波出力。

モジュラー APF/ASVG/SVG モデル

Static Var Generators (SVGs)

素早い選択のための ASVG/SVG モデル

変圧器容量 (kVA)	CosФ
変圧器容量 (kVA)	<0.5	0.5 - 0.6	0.6 - 0.7	0.7 - 0.8	0.8 - 0.9
1000	550kvar	550kvar	450kvar	350kvar	200kvar
1250	600kvar	600kvar	550kvar	450kvar	235kvar
1600	800kvar	800kvar	700kvar	550kvar	300kvar
備考	1. 過酷な環境で使用する場合は、業界固有のキャビネットスタイルの製品をお勧めします。 2. 高調波電流や無効電流が極端に大きい場合は、実計算または現地試験データに基づいて弊社製品を構成してください。

モジュラー SVG パラメータ

モデル	SVG 15kvar	SVG 25kvar	SVG 35kvar	SVG 50kvar	SVG 70kvar	SVG100kvar
システムパラメータ
系統電圧	400V (-40% ～ +20%)
系統周波数	50Hz/60Hz(±10%)
統合するピース	制限なし
効率	最大 98%
配線モード	三相3線式/三相4線式
熱損失	<2%
CT	150/5 - 10000/5
接続モード	背面/上部から接続
エアイン/アウト	前から後ろ/上から下
パフォーマンス指標
グローバル応答時間	<2ms
力率	-1 ～ +1 で調整可能
冷却モード	インテリジェント空冷
ノイズ	<58dB
固定モード	引き出し式、壁掛け式、アップライト式
寸法 (幅×奥行き×高さmm)	引出し様式: 44248590 壁掛け：442×90×485		引出し様式: 500590150 壁掛け：505×175×640 直立: 170525590		引出し様式: 500590170 壁掛け：505×195×640 直立: 170525590
正味重量	20kg		35kg		45kg
環境パラメータ
高度	≤2000m、2000m - 4000m ディレーティング
動作温度	-10℃ ～ +50℃ (>40℃、ディレーティングして使用）
相対湿度	5% ～ 95%、結露なきこと
